Moin und willkommen bei TiDis, dem Tintendiscounter Berlin:
Hier findest du unsere Bedienungsanleitung für das IRP436 Druckkopfreinigungskit.
Sollte der Druckkopf allerdings mechanisch beschädigt sein oder schon verbraucht sein, wird das Reinigungskit aber nicht helfen können! Das ist ausschließlich dazu da, Verstopfungen und Verunreinigungen zu beseitigen!
Nun kann es losgehen:
 |
Drucker einschalten |
 |
|
 |

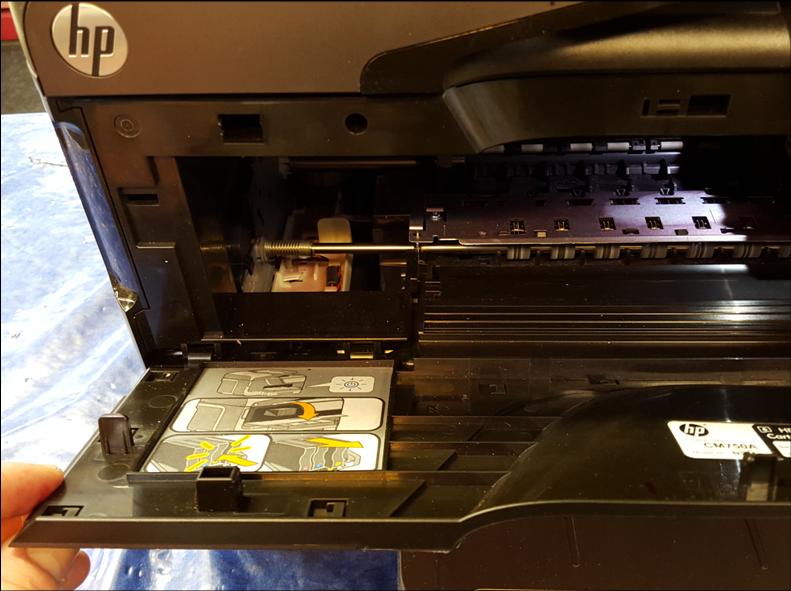

Warten bis der Druckkopfschlitten mit den Patronen links angekommen ist. |
 |
Stromstecker ziehen und Patronen entnehmen. |
 |
Rechts neben dem Druckkopf befindet sich ein Hebel. |
 |
Dieser Hebel muss nach oben gehoben werden. |
 |
|
 |
Nun kann der Druckkopf entnommen werden. |
 |
|
 |
Stell Ihn auf ein Stück Küchentuch, dann kann du gleich den Druckkopf abwischen. |
 |
Nun wird der Außendeckel abgeschraubt. |
 |
Abnehmen |
 |
|
 |
Nun muß der Innendeckel abegschraubt werden. |
 |
|
 |
Abnehmen - aber ganz vorsichtig... |
 |
So sieht nun der reine nackige Druckkopf aus. |
 |
Nun füll den Dr. Inkjet Druckkopfreiniger in die Nachfüllspritze. |
 |
Setze die Nachfüllspritze entweder mit Schlauch oder ohne auf den kleinen Tintendorn und drücke ganz lansgam den Dr. Inkjet Druckkopfreiniger in den Druckkopf. |
 |
Wirklich langsam und achte darauf wenn du keinen Schlauch darauf hast, das die Spritze gerade bleibt - nicht das du den Dorn abrichst. |
 |
Nun zieh den Spritzkolben wieder nach hinten, damit der Dr. Inkjet Druckkopfreiniger wieder rauskommt. |
 |
Genau nach diesem Muster machst dud as mit allen Farben die Sorgen machen... |
 |
|
|
Nun wieder alles umgekehrt wieder zusammenbauen und den Druckkopf einsetzen. Ca. 3x die interne Druckkopfreinigung bemühen und einen Testdruck machen... Nun sollte der Druckkopf wieder drucken. |
