Bedienungsanleitung Messerhalter CutPro Serie3

Moin und willkommen bei TiDis, dem Tintendiscounter Berlin:

Extra leichter Messerhalter CutPro der Serie 3 für 0,9 mm Messer für CraftRobo CC100, CC200 CC300, CC330, Silhouette SD, und die Hobbyplotter SILHOUETTE CAMEO sowie Silhouette Portrait. Dieser präzise Metallhalter erlaubt die stufenlose Einstellung der Klingenlänge.

Bitte beachte unseren Hinweis zum Einsetzen des Halters in deinen Hobbyplotter am Ende der Anleitung!

Ein sehr häufiger Fehler beim Schneiden mit einem Plotter ist der, dass die Klinge zu lang eingestellt ist. Eine typische Klingenform eines modernen Schleppmesserplotters ist im nächsten Bild dargestellt. Die Klinge ist in der Regel am unteren Ende schräg angeschliffen und in der Mitte frei drehbar gelagert. Die Spitze steht somit etwas außerhalb der Drehachse.
Dadurch, dass die Klinge frei drehbar ist stellt sie sich vergleichbar dem Spornrad an einem Einkaufswagen immer automatisch in Zugrichtung ein.

Ein wichtiger Punkt bei beim Einsatz eines Hobbyplotters ist der, dass immer nur die Nutzschicht durchschnitten wird. Also z.B. nur das Vinyl für ein Wandtattoo, aber nicht der Träger oder nur das Papier auf der Schneidematte, aber natürlich nicht die Schneidematte selbst. Hierbei bildet der Messerhalter selber einen Anschlag und es sollte nur so viel Klinge aus dem Halter hervor stehen, dass gerade eben die Nutzschicht durchtrennt wird (im Bild Nutzschicht = gelb, Träger = grau).
Also der Messerhalter bestimmt (wie in Bild 2 abgebildet) auch bei hoher Kraft die max. Eindringtiefe der Klinge und nicht die Kraft wie auf der linken Abbildung.

Ist das so eingestellt, so kann auch mit zu hoher Kraft oder bei mehreren Durchgängen niemals der Träger durchschnitten werden. Eine weniger lange freistehende Klinge ist natürlich auch mechanisch stabiler und führt somit so präziseren Schnittergebnissen. Ebenso besteht die Gefahr, dass bei zu langer Klinge die Spitze der Schneide durch die relative harte Schneideleiste bzw. Schneidematte beschädigt wird.

So geht das richtig:

	Die Klinge wird in den Messerhalter von vorne eingesetzt und dann vorsichtig eingedrückt.
	Hierzu am einfachsten die weiche Kunststoffverpackung der Klinge verwenden, um leichten Druck auszuüben ohne die Klinge zu beschädigen oder sich am scharfen Messer zu verletzen.

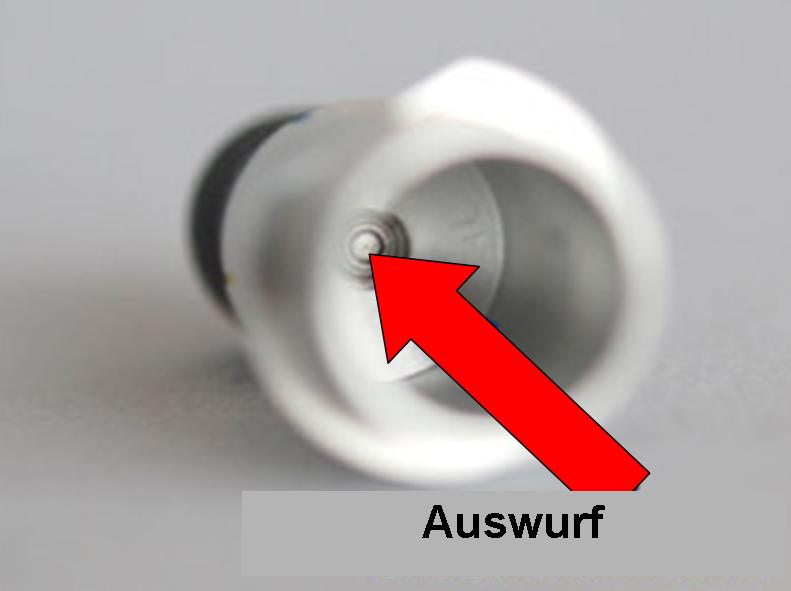

	Um die Klinge wieder aus dem Halter zu entfernen drückt man mit einem Bleistift oder Kuli auf die Auswurfmechanik. Diese zeigt sich als „Punkt“ hinten, innen im Halter.
	Eine volle Umdrehung der Kappe verändert die Klingenlänge um 0,5 mm. Wenn man nun also die Klinge auf null eingestellt hat, bedeutet dass z.B. an der ersten Markierung (Blau) die Klinge eine Länge von 0,1 mm aufweist. Bei der zweiten Markierung – die Gelb ist – beträgt die Klingenlänge 0,2 mm.
	Bei der dritten Markierung – die Pink ist – beträgt die Klingenlänge 0,3 mm. Eine weitere Positionen ist nun mit einer metallischen Markierung gekennzeichnet, die nächsten mit schwarz. Üblicherweise werden keine Einstellungen oberhalb der pinken Markierung benötigt.

In der Software Silhouette Studio kann man sich auch für diese Farbmarkierungen Hilfestellungen geben lassen. Hierzu schaltet man die Software von der normalen „Sperrklinge“ auf „Ausatzklinge“ um. Den Zugang dafür findest du im Menü für die Werkzeugeinstellungen. Klicke (wie im Bild gezeigt) auf den kleinen grauen Link „Klingentyp ändern“.

Mit dem Klicken auf „Klingentyp ändern“ öffnet sich das Fenster für die Einstellungen. Hier wählst du dann „Aufsatzklinge“ an und bestätigen mit „OK“.

Jetzt zeigt dir das Silhouette Studio bei dem Messereinstellungen Farbcodes für die unterschiedlichen Materialen an.

Also auch Silhouette Studio gibt dir die richtigen Hinweise, welcher Farbcode zur Klingenlänge für die unterschiedlichen Materialen zu nutzen ist. Unsere Erfahrung ist aber, dass diese Werte immer etwas hoch gegriffen sind – wie auch sonst bei den Messereinstellungen von Silhouette. Nimm das also als Hinweis und ersten Startpunkt um selbst dein Messer zu optimieren.
Das Messer in Halter CutPro Serie 3 ist jedoch nicht nur in festen Stufen einstellbar, sondern kann stufenlos zwischen den Marken eingestellt werden. Hiermit kann man die Klingenlänge optimal an die unterschiedlichen Materialen anpassen. Hierzu gibt es ein einfaches manuelles Verfahren mit anschließendem Probeschnitt.


So setzt du das Messer richtig in deinen Hobbyplotter

Wenn du den Messerhalter in deinen Hobbyplotter einsetzt, musst du den Klingenhalter des Hobbyplotters mit einem Finger festhalten. Somit verhinderst du, dass die Klinge beim Einsetzen auf der Schneideleiste aufsetzt. Ein Aufsetzen der Klinge kann diese massiv und nachhaltig beschädigen.

Hier findest du unser schickes Messer:

Passende Ersatzklingen gibt es mit 45 Grad und 60 Grad.
